Alarma de fallo de energía

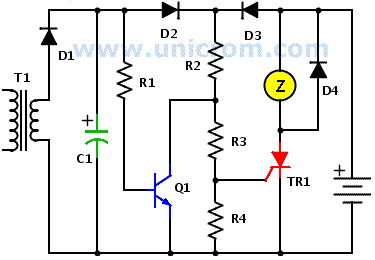

Circuito de alarma de fallo de energía

Este circuito avisa cuando hay un fallo de energía. En algunas situaciones especiales es muy importante conocer si la energía eléctrica, que alimenta algún sistema o circuito importante, se ausenta.

Como funciona la alarma de fallo de energía

Este circuito está conectado a la red de energía mediante el transformador T1. El voltaje AC es rectificado por el diodo D1 y es aplanado por el condensador electrolítico C1.

Mientras exista un nivel de voltaje en el ánodo de D2 (de 12 voltios o más), hay energía. El transistor Q1 estará saturado manteniendo la compuerta del SCR (TR1) a un nivel de voltaje bajo. Así el SCR no se dispara, no conduce y no hay ningún aviso de alarma.

El SCR siempre está alimentado por la batería cuadrada de 9 voltios (ver a lado derecho del diagrama).

Cuando no hay energía, la señal proveniente del transformador desaparece, el transistor Q1 se pone en corte, el diodo D2 no conduce evitando que el transistor se sature con la energía de la batería. La batería polariza en sentido directo el diodo D3 y unacorriente circula por las resistencias R2, R3 y R4.

El nivel de voltaje en la compuerta de TR1 sube y activa el tiristor haciéndolo conducir, activando el zumbador que avisa de la ausencia de energía.

Si la energía regresa, la señal de aviso de fallo no desaparece, pues el tiristor se mantiene en conducción, a pesar de que su compuerta tiene ahora un nivel de voltaje bajo.

Para poder desactivar la alarma sólo es necesario desconectar la batería cuadrada o desactivar el SCR abriendo momentáneamente un interruptor normalmente cerrado (no se muestra en el diagrama) colocado en serie con la batería de 9 voltios o en serie con el tiristor.

Nota: el zumbador puede ser reemplazado por un relé, un aviso visual o ambos.

Lista de materiales del circuito

- 1 resistencia: R1= 12K
- 1 resistencia: R2= 2.7K
- 2 resistencias: R3=R4= 1K
- 1 transistor PNP: 2N3704 (NTE85)
- 1 capacitor electrolítico de 470 uF de 18 voltios o más.
- 4 diodos semiconductores: D1=D2=D3=D4= 1N4001
- 1 Tiristor TR1: C106Y1 (NTE5452)
- 1 transformador de 120/240 VAC a 9 VAC o más de 500 mA
- 1 zumbador de 6 o 9 voltios
- 1 batería cuadrada de 9 voltios.
